LiitoKala Lii-S12 12-slojni polnilec baterij 18650 za 20700 26650 21700 14500 10440 16340 1,2V 3,7V baterije

Lastnosti:

Specifikacije in funkcije polnilnika: polnilec

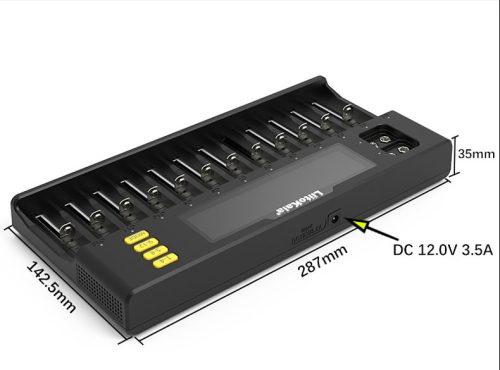

1.Sprejeti vhod DC12,0V 3,5A (najmanj), inteligentno polnjenje in mikroračunalniški sistem upravljanja za vsako režo;

2.Največji poudarek tega polnilnika je hkratno polnjenje več vrst baterij in polnjenje 9V NiMH akumulatorskih baterij;

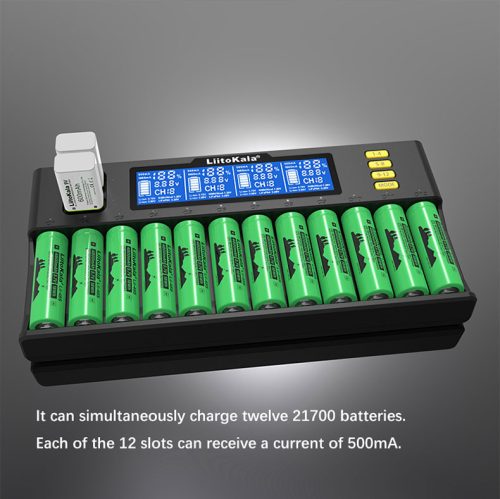

3.Polnilni tok je samodejno prepoznan kot 0,5 A (12 vstavljenih rež za celice)/1,0 A (samo 6 vstavljenih celic);

4.Med polnjenjem lahko LCD prikaže simbol baterije/kanal CH in podatke, kot so tip baterije (LI-ION, NIMH/ polnilni tok A/ napetost baterije V/ odstotni delež kanala; prikaz v stanju pripravljenosti je "nič". Če je kanal kratek stik ali je baterija priključena v nasprotni smeri, se prikaže "Err". Ko je baterija polna, se podatki na LCD-zaslonu shranijo, prikaz pa je 100 %. Ko je baterija polna, simbol baterije ne utripa; Vsaka reža je opremljena z rdečimi in zelenimi indikatorji LED. Rdeči indikator zasveti med polnjenjem, zeleni indikator pa zasveti, ko je polnjenje končano. Kadar je baterija ali reža nenormalna (kratek stik/povratna povezava itd.), rdeči indikator utripa kot opozorilo;

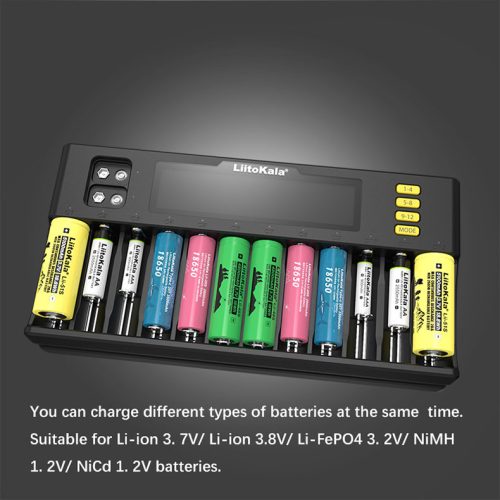

5. Sistem lahko samodejno prepozna 3,70-voltno litijevo baterijo in NiMH/NiCd (1,20 V) baterijo. Če želite ročno izbrati 3,20V litijevo baterijo z železovim fosfatom 3,2 V in 3,80V litijevo baterijo (IMR), pritisnite MODE. Med polnjenjem akumulatorske baterije NiMH (9,0 V) se na zaslonu ne bodo prikazali podatki;

6. Ima funkcijo aktivacije napetosti 0 V in je ni mogoče polniti pri 1,65-2,20 V (vendar bo potekalo trikularno polnjenje z aktivacijskim tokom);

7. Ima več varnostnih zaščitnih funkcij, kot so prekomerno polnjenje, prekomerno praznjenje, kratek stik, obratna povezava itd., in lahko inteligentno in samodejno prepozna slabe baterije;

8.Način polnjenja: konstantni tok in napetost.

Uporaba

1. Tipka MODE (način polnjenja): ta tipka je tipka za izbiro vrste baterije; v 8 sekundah po vklopu polnilnika kliknite tipko MODE, da izberete vrsto akumulatorske baterije (Li-ion-3,70 V, Li-ion-3,80 V, LiFePO4-3,20 V), baterija NiMH/Nicd-1,20 V pa se samodejno prepozna; med postopkom polnjenja lahko z dolgim pritiskom tipke MODE ponovno izberete vrsto akumulatorja, vendar se prejšnji podatki o polnjenju ne shranijo;

2. Pritisnite 1-4, 5-8, 9-12 za poizvedbo po 1-12 režah. Pritisnite to tipko, da prikažete stanje polnjenja štirih rež za baterije in prikažete podatke o polnjenju od nizkega kanala do visokega kanala št (smer CH1CH12); Dolgo pritisnite in držite to tipko, da bo zaslon stabilno osvetljen, in ponovno pritisnite in držite, da se premaknete v normalno osvetljeno stanje;

Zaslon LCD in indikator:

1. Ko je polnilec priključen na električno omrežje, se LCD zaslon za približno 3 sekunde prikaže v celoti, nato pa se prikaže le ničelna vrednost. Hkrati se bo indikatorska lučka, ki ustreza kanalu, najprej prižgala rdeče, nato zeleno in nato ugasnila, na zaslonu pa bo prikazana ničla; zeleni indikator 9V kanala za polnjenje je v stanju pripravljenosti vedno prižgan;

2. Ko je baterija zaznana, se na zaslonu LCD prikažejo simbol baterije/kanal CH in vrsta baterije kanala (Li-ion-3,70 V, Li-ion-3,80 V, LiFePO4-3,20 V, Ni MH/Nicd-1,20 V)/polnilni tok A/napetost baterije V/ in odstotek % ter drugi podatki. Izberite vrsto baterije za polnjenje (na primer 3,20 V/3,80 V ali privzeto) in vrsta baterije bo 9-krat utripnila. Po približno 9 sekundah se bo baterija formalno napolnila. V tem času se bo simbol baterije dvignil v krožni lestvi, kar pomeni, da poteka polnjenje, ustrezni indikator kanala pa je rdeč;

Med polnjenjem lahko kliknete tipke 1-4, 5-8, 9-12, da poizvedujete po parametrih baterije v vsaki reži; ko je zaslon LCD temen, kliknite katero koli tipko, da se zaslon prižge; dolgo pritisnite tipke 1-4, 5-8, 9-12, da se zaslon LCD normalno prikaže; ko je polnjenje končano, simbol baterije ne utripa, prikazanih je 100 %, parametri polnjenja so shranjeni, indikator pa je vedno zelen.

3. Ko se ugotovi, da je baterija ali kanal nenormalen (kratek stik/povratna povezava itd.), se na zaslonu prikaže ustrezni kanal CH, Err, vsi simboli baterije in simbol baterije ustreznega kanala utripajo, za opozorilo pa utripa ustrezni rdeči indikator; Ko 9V polnilni kanal ugotovi, da je baterija ali kanal nenormalen (kratek stik/povratna povezava itd.), se prikaz na zaslonu ne spremeni, vendar bosta oba indikatorja hkrati rdeča.
