Liitokala Lii - 600 LCD polnilnik baterij z 12A polnilnim tokom

Ključne funkcije:

• Uporablja se lahko za polnjenje 2 26650 in 2 18650 baterij ali 4 21700 s hkrati
• Izbirni polnilni tok za Li-ion 250/500/1000/1500/2000/3000 mA, skupni polnilni tok do 12A
• Izbirni polnilni tok za Ni-Mh 250/500/1000 mA
• Polni se lahko z Ni-MH, Li-Ion baterijami do 10440-26650 ali AAA-C

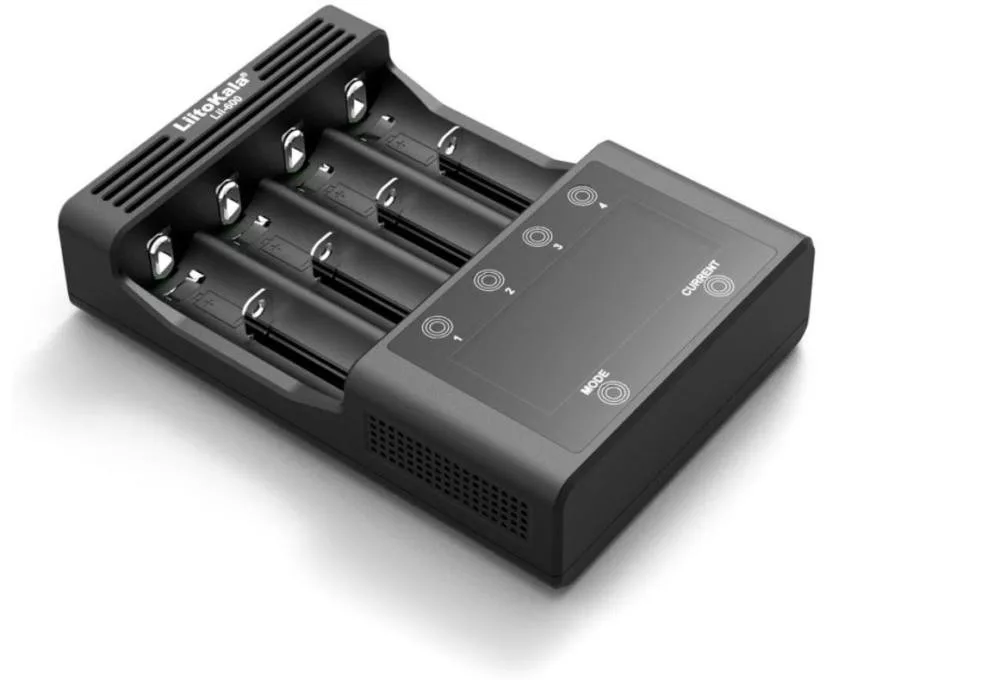

• Gumbi na dotik

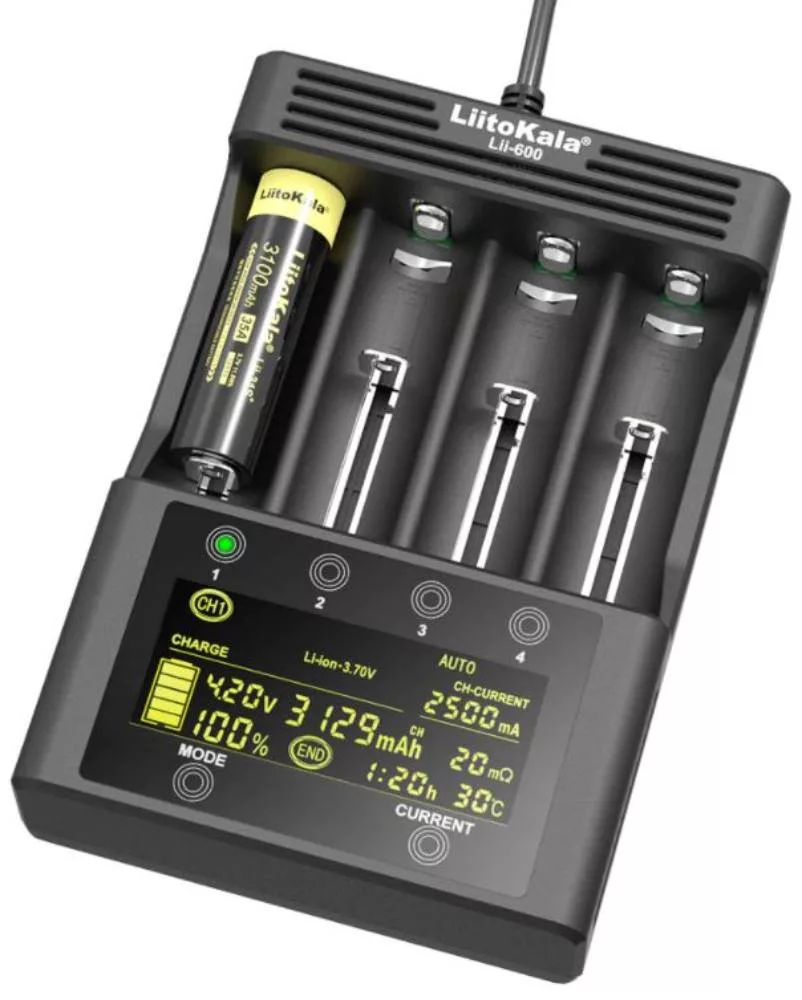

• Zaslon LCD lahko uporabite za prikaz napolnjenosti in napetosti dane baterije
• opremljen je z vsemi vrstami zaščite pred prekomernim polnjenjem, prekomernim potopom do kratkega stika
• lahko se uporablja tudi za testiranje kapacitete baterije
• Merjenje notranjega upora baterije
• Funkcija popravila prenapolnjene baterije

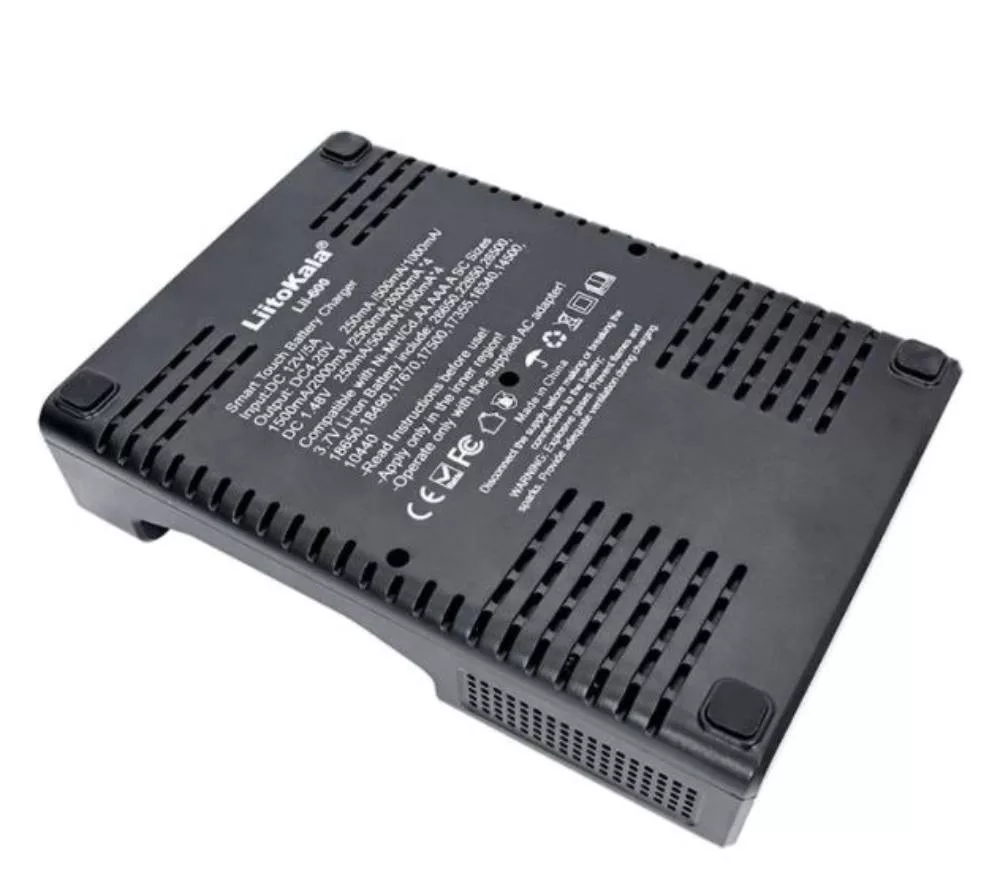

• Velikost: 165 mm (dolžina) * 115 mm (širina) * 40 mm (višina), 307 g

Uporaba
1. REŽIM: (izbira načina), vključno z načinom polnjenja CHARGE, načinom praznjenja DISCHARGE, načinom ugotavljanja zmogljivosti TEST in načinom popravila REPAIR;

2. CURRENT (TOK): (izbira toka s kratkim dotikom), vključno z 250 mA/500 mA/1000 mA/1500 mA/2000 mA/2500 mA/3000 mA; z dolgim dotikom točke "CHARGE" lahko izberete samodejno AUTO ali ročno MANUAL delo;

3. 1/2/3/4 kanalske točke na dotik: (Kratek dotik lahko samostojno izbere in prikaže podatke o ustreznem kanalu, dolg dotik katere koli točke lahko nadzoruje zaslon LCD (stalno svetel ali ugasnjen);

4. V vseh okoliščinah se dotaknite in pridržite MODE ter kliknite "pisk", da spremenite način CHARGE (polnjenje), DISCHARGE (praznjenje), TEST (ugotavljanje zmogljivosti) in REPAIR (popravilo), nato pa v 8 sekundah tapnite. Dotaknite se ustrezne funkcijske točke na dotik, da spremenite način

3.1 V katerem koli stanju se dotaknite in pridržite odzivni zvočni signal MODE "beep", lahko vstopite v način TEST;

3.2.1 Po vstopu v način TEST lahko v 8 sekundah dolgo tapnete točko dotika (CURRENT), da izberete ročni način MANUAL ali samodejni način AUTO. Po izbiri ročnega načina MANUAL se kratko dotaknite točke na dotik (CURRENT), da izberete trenutno velikost. Po 8 sekundah bo izbrani tok zaklenjen za polnjenje. Če v 8 sekundah ne opravite nobene nastavitve, bo sistem samodejno zaklenil tok 1000 mA za polnjenje; če izberete AUTO, bo sistem samodejno razporedil tok glede na stanje baterije;

3.2.2 Ko je baterija popolnoma napolnjena, bo sistem samodejno preklopil na praznjenje. Tok praznjenja je odvisen od toka polnjenja. (Ko je polnjenje 250 mA, je tudi praznjenje 250 mA; ko je polnjenje 500 mA ali 1000 mA, je praznjenje 500 mA; ko je polnjenje nad 1000 mA , je praznjenje 750 mA) in beležite podatke med praznjenjem, da bi zaznali zmogljivost praznjenja baterije.

3.2.3 Ko se baterija izprazni, sistem samodejno preklopi na polnjenje. Polnilec bo baterijo napolnil s predhodno izbranimi tokovnimi parametri in zabeležil podatke o polnjenju, da se zazna zmogljivost polnjenja baterije. V tem času sistem prikaže napis "END" in preneha s polnjenjem.

4) REPAIR (način popravila)

4.1 V načinu MANUAL (ročno nastavljanje) se v tem načinu popravlja s tokom 250 mA;

4.2 Pri AUTO (samodejna prilagoditev) je postopek popravila litijeve baterije (Li-ion-3,7 V) zasnovan na njenem tokovnem območju (250 mA/500 mA/1000 mA/1500 mA/2000 mA/2500 mA/3000 mA), sistem pa samodejno dodeli tok za polnjenje. Dokler ni poln

4.3 Pri AUTO (samodejna prilagoditev) je postopek popravila baterije Ni-MH (Ni-MH-1,2 V) tak, da sistem samodejno polni s tokom 250 mA, nato pa izprazni in ponovno napolni z ustreznim tokom. Po večkratnem popravilu bo baterija popolnoma popravljena.

V nekaj sekundah se dotaknite ustrezne funkcijske točke dotika, da spremenite način, velikost toka, neodvisno, mešano polnjenje, funkcijo zaznavanja zmogljivosti, 8 sekund po izbiri bo prešel v delovno stanje, v delovnem stanju se lahko dotaknete (1/2/3/4) dotika Kliknite za prikaz stanja ustreznega kanala, vključno z vrsto baterije/načinom polnjenja/kapaciteto polnjenja (mAh)/časom polnjenja (h)/tokom polnjenja (mA)/napetostjo baterije (V)/odstotkom baterije%/notranjo upornostjo baterije (mΩ)/ Za parametre, kot je temperatura °C, se na koncu prikaže "End" in ta delovni postopek je končan.

Četrtič, opis načina delovanja:

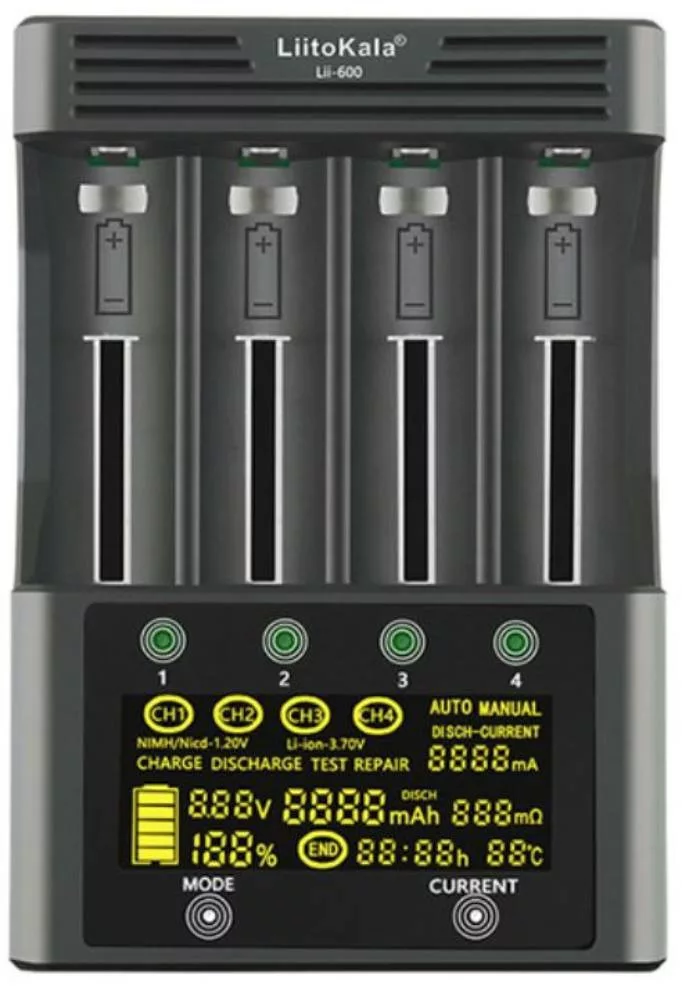

Ko je polnilec priključen na napajanje, se zaslon LCD polnilca takoj popolnoma osvetli in v celoti prikaže, hkrati pa luči LED kanala 1/2/3/4 kažejo, da sta rdeča in zelena pripravljena za vstop. Če baterija ni vstavljena, se prikaže "Null" in indikator ni vklopljen, če je vstavljena slaba baterija ali je baterija obrnjeno priključena, se prikaže "Err", baterija deluje normalno, rdeča lučka LED vedno sveti, baterija je polna ali zelena lučka LED vedno sveti z opozorilnim zvokom;

1) CHARGE (način polnjenja)

1. 1 Ko je polnilec nameščen in je baterija priključena na napajanje, sistem samodejno preide v način polnjenja (CHARGE), z dolgim dotikom točke "CHARGE" sistem preide v ročni način polnjenja MANUAL, privzeti polnilni tok polnilnika je 1000 mA (če se točke CHARGE dolgo ne dotaknete, bo sistem Charge v načinu AUTO, sistem bo samodejno porazdelil tok glede na stanje napolnjene baterije); v 8 sekundah lahko izberete tok prek točke za dotik kratkega dotika (CURRENT) za polnjenje in sistem bo po 8 sekundah polnjenja zaklenil izbrani tok, če v 8 sekundah ne opravite nobene nastavitve, bo sistem samodejno privzeto polnil s tokom 1000 mA. V tem času toka in drugih funkcij ni mogoče spreminjati. Če jih želite spremeniti, se morate dotakniti in pridržati gumb MODE ter nato ponovno izbrati;

1.2 V načinu polnjenja CHARGE lahko v 8 sekundah poljubno spremenite neodvisno polnjenje ali izbiro različnega toka ter mešano polnjenje različnih baterij; preprosto upravljanje
Enojno, v 8 sekundah se dotaknite ustrezne točke na dotik 1/2/3/4 celične baterije, nato se dotaknite MODE, da spremenite način, dotaknite se točke CURRENT, da spremenite funkcije toka, neodvisnega, mešanega polnjenja in zaznavanja zmogljivosti. Po izbiri bo prešel v delovno stanje. Upoštevajte, da je treba polnilni tok izbrati glede na zmogljivost baterije. Če hitro polnjenje ni potrebno, je priporočljivo polniti s 500 mA, ki je najprimernejši in najvarnejši;

1.3 V načinu polnjenja lahko z dotikom točk dotika 1/2/3/4 preklopite na prikaz stanja vsake reže: vključno z vrsto baterije/načinom polnjenja/kapaciteto polnjenja (mAh)/časom polnjenja (h)/tokom polnjenja (mA)/napetostjo baterije (V) / odstotkom baterije% / notranjo upornostjo baterije (mΩ) / temperaturo ℃ in drugimi parametri; ko je baterija popolnoma napolnjena, bo prikazan "End" (konec polnjenja);

1.4 Polnilni tok litij-ionske baterije je lahko 250 mA/500 mA/1000 mA/1500 mA/2000 mA/2500 mA/3000 mA;

1.5 Polnilni tok baterije Ni-MH je lahko 250 mA/500 mA/1000 mA.

1.6 Za postopek polnjenja glejte naslednjo preglednico:
Vnesite CHARGE Izberite AUTO ali MANUAL Izberite tok polnjenja Polnjenje baterije KONEC

2) RAZREDITEV (način praznjenja)

2.1 Ko je polnilec nameščen in je baterija priključena na napajanje, se v 8 sekundah dotaknite (MODE), da izberete (način praznjenja DISCHARGE), nato pa se dlje časa dotaknite (CURRENT), da sistem vstopi v ročni način praznjenja MANUAL, izberite zahtevani tok ( 250mA/500mA/750mA), če ne izberete toka, sistem samodejno privzame tok praznjenja 500mA. Ko ustavite dotik, bo sistem po 8 sekundah zaklenil vašo izbiro za delovanje. Če sistem praznjenje izvaja v samodejnem načinu AUTO, bo sistem samodejno razporedil tok glede na stanje izpraznjene baterije; sistem bo med praznjenjem beležil podatke za zaznavanje zmogljivosti praznjenja baterije.
2.2 Z dotikom točk na dotik 1/2/3/4,

2.3 Za postopek praznjenja glejte naslednjo preglednico:
Vnesite DISCHARGE, da izberete tok praznjenja Konec praznjenja baterije

3) TEST (način testiranja zmogljivosti)
V načinu TEST baterijo najprej popolnoma napolnite, nato jo izpraznite ter zabeležite moč praznjenja in druge parametre, nato samodejno popolnoma napolnite baterijo, pri čemer zabeležite moč polnjenja in druge parametre, ter jo na koncu popolnoma napolnite. Ima funkcijo preskusa zmogljivosti praznjenja in funkcijo preskusa zmogljivosti polnjenja.
